液壓系統維修之溢流閥的作用分析

什么是溢流閥？ 溢流閥是構成液壓系統不可缺少的閥類元件。通過溢流閥的溢流、調節和限制液壓系統的最高壓力，可對液壓系統起調壓、限壓以及安全保護的作用。 在定量泵作動力源的液壓系統中，為了滿足工作負載的需要，液壓系統需要一定大小的壓力值，系統需要“調壓”，即需要確定液壓泵的最高使用工作壓力；另一方面，當執行元件不需要那么多的流量時，而定量泵供給的流量一定，只有通過溢流閥，溢去多余的油液并將其排回油箱。否則因為流量多余，系統壓力會升得很高，因此，在定量泵液壓泵源系統中，溢流閥起調壓、限壓、溢流作用。 在變量泵作動力源的液壓系統中，泵的流量一般隨負載可改變，不會有多余流量。只在壓力超過某一預先調定的壓力時，溢流閥才打開溢流，使系統壓力不再升高，防止系統壓力超載，起安全保護作用。此時的溢流閥便稱為“安全閥”。 常用的溢流閥有直動式和先導式兩種，直動式用于低壓，先導式用于中、高壓。 直動式溢流閥直接利用彈簧力與進油口的液壓力相平衡來進行壓力控制，因而彈簧較硬，手柄調節力矩大，不能用于中、高壓。

直動式溢流閥的閥芯有哪些形式？

直動式溢流閥閥芯常用的結構如圖4-81所示，球閥具有較大的過流面積，所以球閥結構使主閥開啟比較迅速，從而使升壓時間t1較短（圖4-82）；但是球閥的過流面積變化較大，這樣閥芯動作就不太穩定，易出現振動，從而使主閥穩定時間t2較長。 圓柱錐閥差壓式閥芯和直動式閥芯的區別在于錐閥的尾部帶有一段配合面［圖4-81（d）］。主要特點是利用承壓面的面積差來減小作用在閥芯上的液壓力，這使調壓彈簧容易設計，并提高了調壓穩定性。但它有兩個配合面，結構比直動式復雜，加工精度也比直動式要求高。

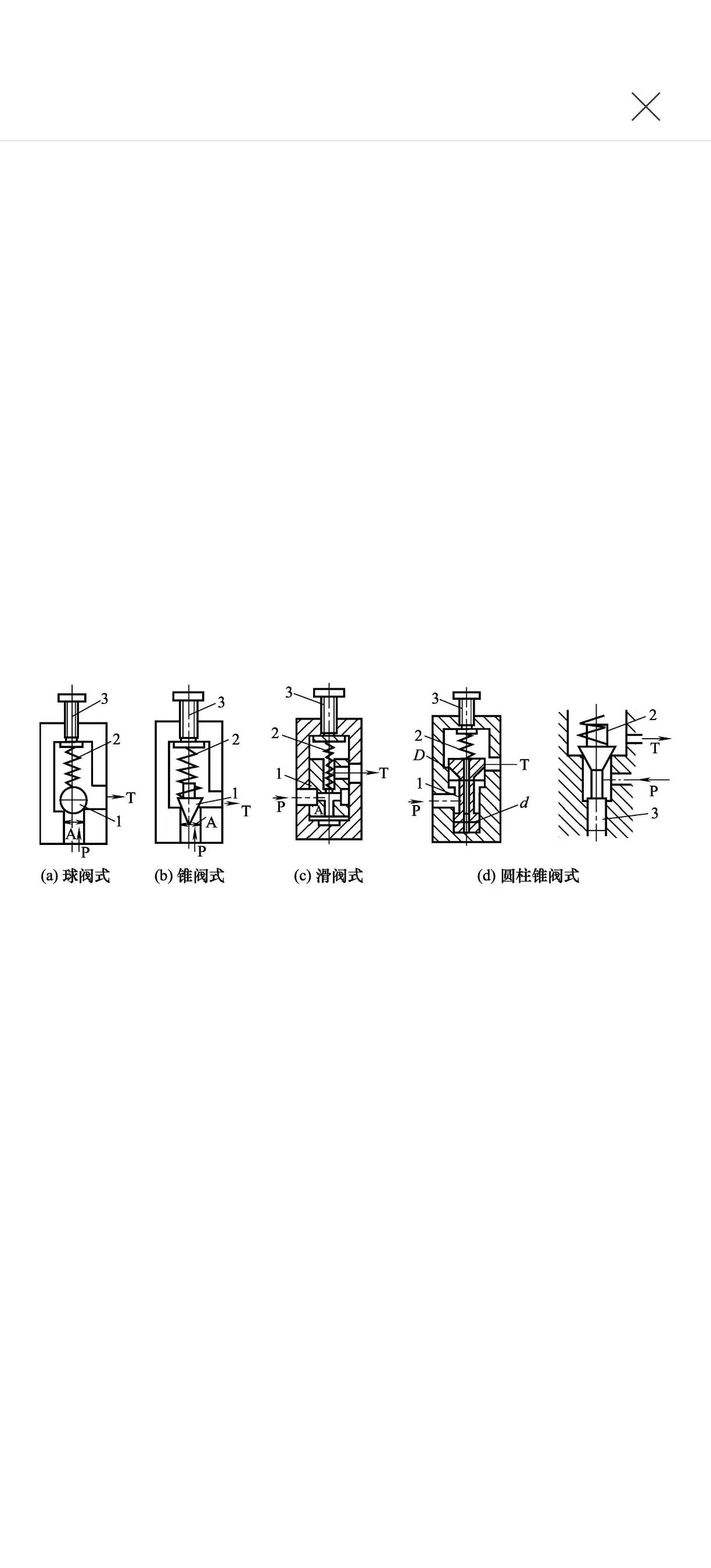

圖4-81 直動式溢流閥的閥芯形式

 1—閥芯；2—彈簧；3—調節螺釘

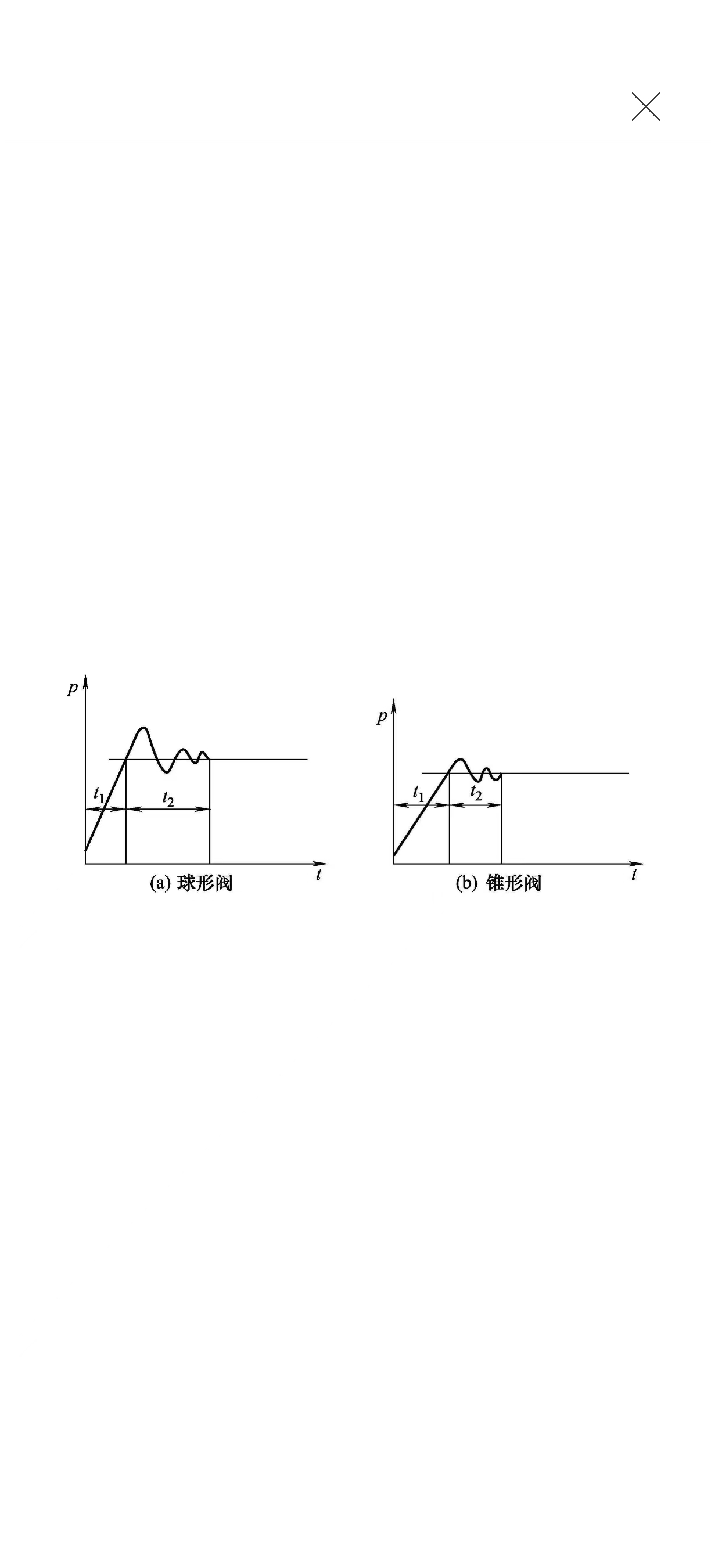

圖4-82 p-t曲線
